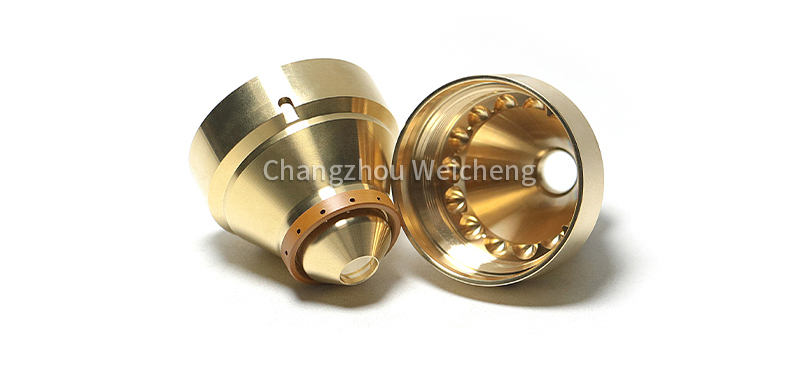

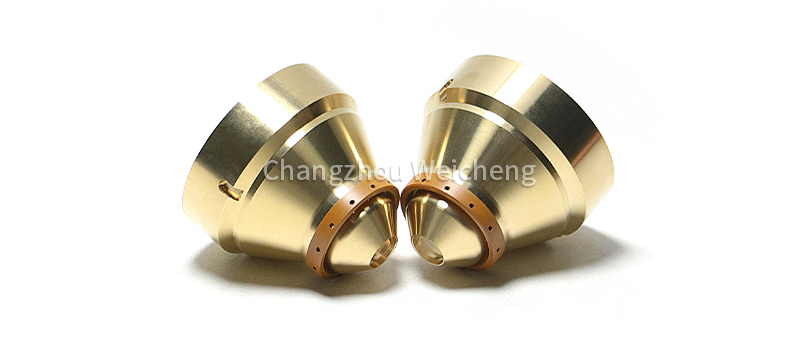

Boquilla Cap.11.855.401.1628 del consumible F3028 del corte del plasma para la antorcha de Kjellberg

Desmontaje de consumibles usados

1.Desatornillar el tapón de protección (0x.06).(si es necesario, desenrosque la protección contra salpicaduras (0x.07) y la protección contra turbulencias.

tapón de gasolina (0x.08) del tapón de protección (0x.06).)

2.Retire la boquilla (0x.05) manualmente o presione para sacar la tapa protectora (0x.06).

3.Retirar manualmente la guía de gas (0x.04) y el elemento aislante (0x.03).

4.Desatornillar el cátodo (0x.02), con llave múltiple SW10 (que forma parte del kit de consumibles).

5.Retire el tubo de enfriamiento (0x.01) (si es necesario).

Montaje de nuevos consumibles.

1. Enrosque el tubo de refrigeración (0x.01).

2. Atornille el cátodo (0x.02).

3. Insertar el elemento aislante (0x.03) y la guía de gas (0x.04).

4. Inserte la boquilla (0x.05) o inserte en la tapa protectora (0x.06).

5. Enroscar la tapa protectora (0x.06).(Atornille la protección contra salpicaduras (0x.07) con la tapa del gas turbulento (0x.08).)

Accesorios

Para la conexión de la antorcha de plasma y el cambio de consumibles se utiliza la llave de seguridad y los múltiples

La llave se suministra junto con el kit de consumibles.Para montar la antorcha de plasma en la máquina guía.

se requiere el soporte para antorcha (n.º de artículo: 11.822.572)

Los consumibles usados ​​o dañados deberán ser reemplazados a su debido tiempo (Referencia: cambio visible del corte

calidad).

La vida útil del cátodo depende del tiempo de corte, del número de encendidos y de la corriente de corte.@ @ 1

La vida útil de la boquilla depende principalmente del tiempo de corte, del número de encendidos y del manejo del

la antorcha (realización de perforación, próximas proyecciones, etc.).

Asegúrese de que los consumibles sean adecuados para el procedimiento de corte previsto.

Los consumibles se sustituirán con sumo cuidado y únicamente con los medios de montaje que forman parte del suministro.
