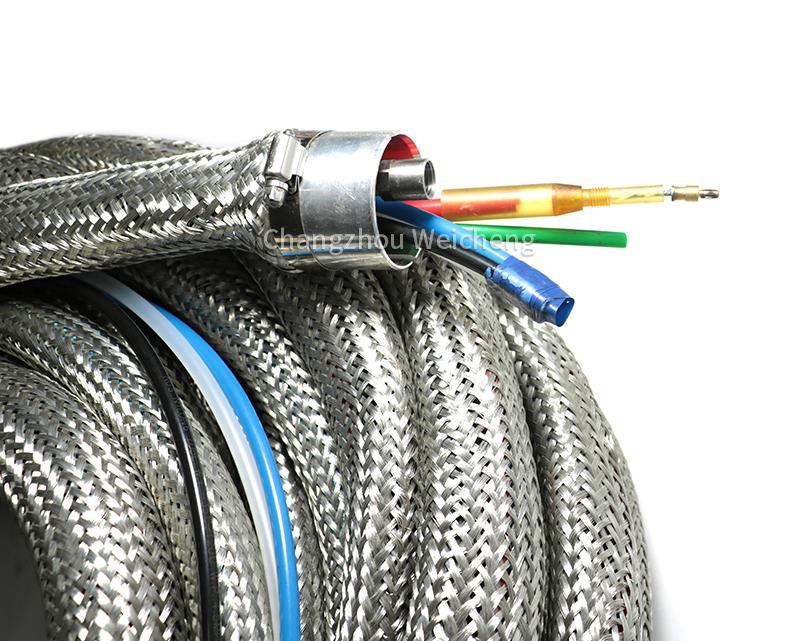

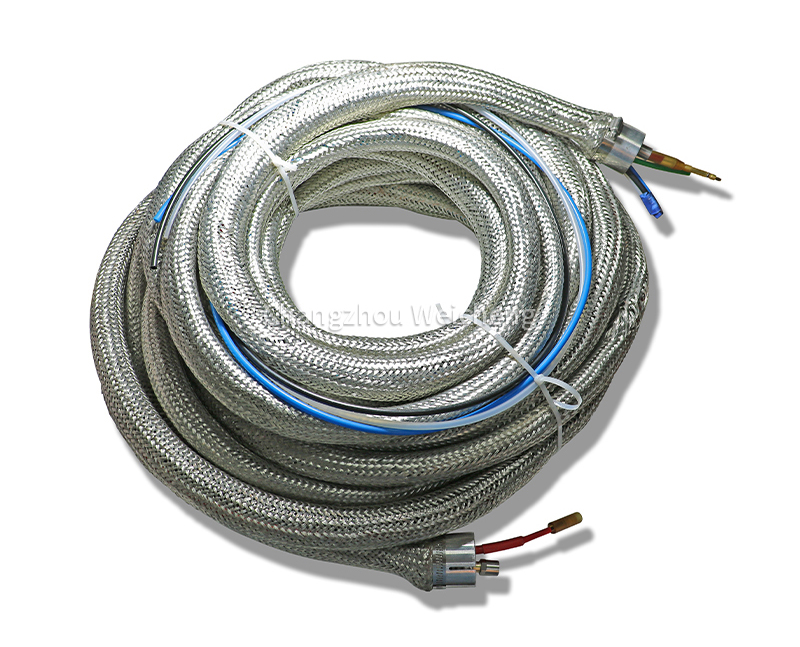

Cables para antorcha de corte por plasma 228547 para la serie HPR

Conexiones de la antorcha Conecte la antorcha al conjunto de cables de la antorcha

1. Desenrolle los primeros 2 metros (6,5 pies) de los cables sobre una superficie plana.

2. Sostenga el conjunto de la antorcha en su lugar con la llave inglesa (104269) y retire el manguito de montaje del conjunto de la antorcha.

3. Empuje hacia atrás la cubierta trenzada y deslice la funda sobre los cables.Alinee el soplete con las mangueras en el conjunto de cables.Las mangueras no deben estar torcidas.Están pegados con cinta adhesiva para ayudar a evitar que se tuerzan.

4. Conecte la manguera de ENTRADA del refrigerante (verde) al soplete.

5. Conecte el cable del arco piloto.Nota: Tenga cuidado de no dañar ni quitar la pequeña banda metálica ranurada al final del cable del arco piloto.

5a.Tire de la funda hacia atrás hasta que el conector quede expuesto.

5b.Atornille el conector a la conexión del arco piloto de la antorcha.Apriete con la mano hasta que quede firmemente asentado.

5c.Deslice la funda hacia adelante hasta que encaje en su lugar.

6. Conecte la manguera de ventilación de gas de plasma.

7. Conecte la manguera de retorno de refrigerante (roja).

8. Conecte la manguera de gas de plasma.

9. Conecte la manguera del gas de protección.

10. Deslice el manguito del soplete sobre las conexiones y atorníllelo al cuerpo del soplete.

11. Deslice la cubierta trenzada hasta la funda de la antorcha.Asegúrese de que las mangueras de plasma, protección y ventilación pasen a través del orificio de la cubierta trenzada.Afloje la abrazadera de la manguera en la cubierta trenzada, deslice la cubierta trenzada y sujete sobre la manga y apriete la abrazadera.
