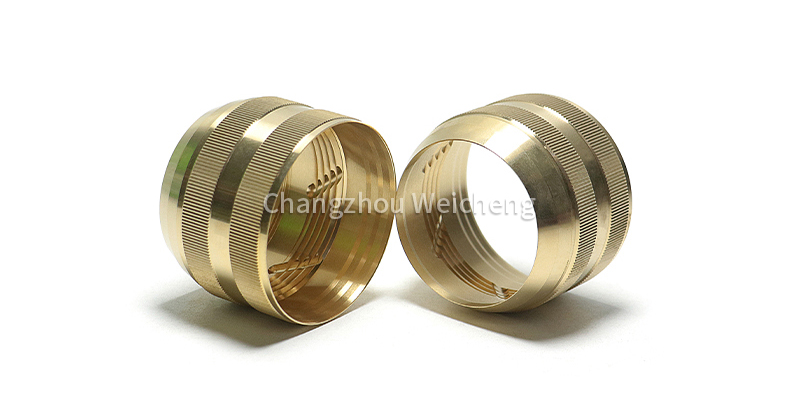

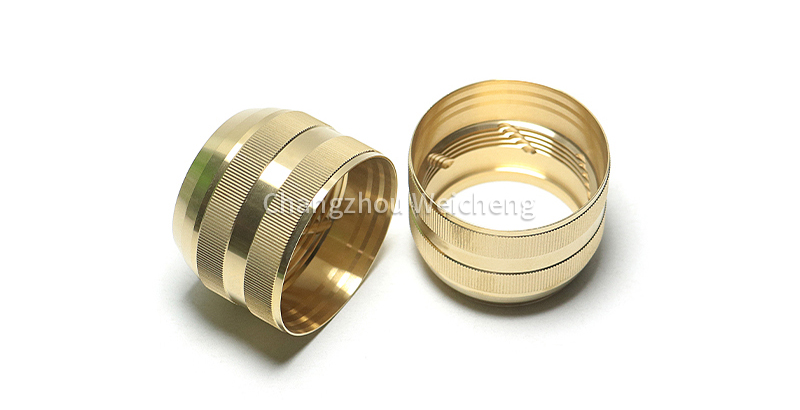

Cap.11.855.421.081 de protección consumible F521 para corte por plasma para antorcha Kjellberg

Desmontaje de consumibles usados

1.Desatornille manualmente la tapa protectora (xx.07) junto con la tapa del gas de turbulencia (xx.06).

(Presione la tapa del gas giratorio para sacarla de la tapa protectora).

2.Desatornille la tapa de la boquilla (xx.05) con la ayuda de una herramienta de soplete - PerCut 440-450* (60.02).

3.Saque la boquilla (xx.04) junto con la guía de gas (xx.03) con la ayuda de un

herramienta de antorcha - PerCut 440-450* (60.02).

4.Extraer la guía de gas (xx.03) de la boquilla (xx.04) con la ayuda de la llave específica (60.03).

5.Desatornille el cátodo (xx.02) con la ayuda de una herramienta de soplete - PerCut 440-450* (60.02).

6.Retire el tubo de refrigeración (xx.01) utilizando la llave de tubo (60.01) al cambiar de tecnología o

cambiar el conjunto de datos de acuerdo con los datos de corte.

Montaje de nuevos consumibles.

1.Atornillar el tubo de refrigeración (xx.01) con ayuda de una llave tubular (60.01).

2.Atornille firmemente el cátodo (xx.02) con la ayuda de una herramienta de soplete - PerCut 440-450* (60.02).

3.Inserte la guía de gas (xx.03)

4.Inserte la boquilla (xx.04) en el cabezal de la antorcha (vea la imagen en la página siguiente).Gire la boquilla de manera que

La amplia ranura de la boquilla está situada exactamente encima de la abertura ovalada del cabezal de la antorcha.Luego inserte el

boquilla hasta el tope.Ahora la boquilla está bloqueada y ya no se puede girar.

5.Coloque la tapa de la boquilla (xx.05) con la ayuda de una herramienta de soplete - PerCut 440-450* (60.02) y ajústela con la mano.

6.Coloque la boquilla de gas turbulento (xx.06) y fíjela manualmente con la tapa protectora (xx.07).

Las juntas tóricas sólo necesitan ser reemplazadas en caso de deformación o daño.

Tapa de protección consumible para corte por plasma F521.11.855.421.081  Para antorcha Kjellberg
