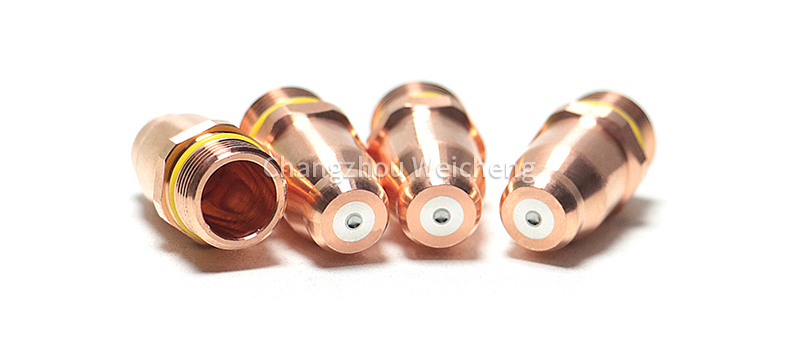

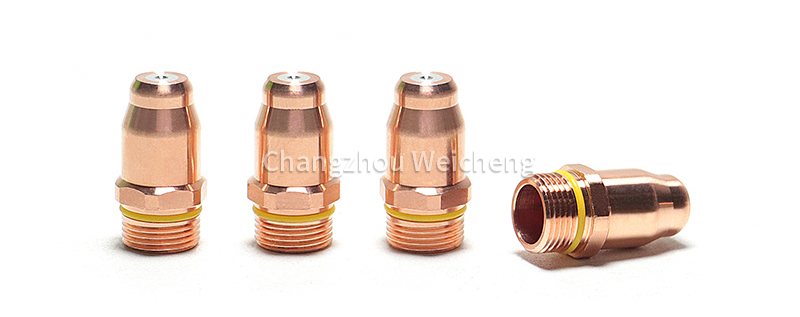

Electrodo consumible F005 para corte por plasma.11.855.401.350 para antorcha Kjellberg

El plasma se define como un gas que tiene átomos y moléculas parcialmente divididos en iones y electrones.

y que tiene por tanto una alta conductividad eléctrica.

En la antorcha de plasma este gas se calienta extremadamente y sale por la boquilla con una alta

velocidad.Debido a la alta concentración de calor, todos los materiales conductores de electricidad se derretirán y debido a la alta

velocidad y presión del arco de plasma, el material fundido será expulsado formando una hendidura muy pequeña en el

material.

De este modo, el arco de plasma se transfiere desde el cátodo, se instala en la antorcha de plasma y se conduce al

polo negativo de la fuente de energía de plasma, a la pieza de trabajo (arco transferido).

El corte por plasma es una tecnología para cortar metales eléctricamente conductores, como aceros de construcción,

aceros inoxidables, aluminio, cobre, etc. Es adecuado para corte recto, perfilado, plantilla y bisel.De este modo

productos semiacabados como chapa, paquetes de chapa, tubos, perfiles, piezas en bruto, conformado forjado

piezas, productos fundidos y chatarra se pueden cortar o trabajar térmicamente.

Los siguientes componentes son necesarios como mínimo para cortar materiales eléctricamente conductores con

La máquina de corte por plasma CutFire 100i:

· Inversor de corte por plasma CutFire 100i

· Antorcha de plasma Flash 101 G/L con consumibles y herramientas.

· FB de control remoto (para interfaz X132)

· Manguera de gas (conexión en el panel trasero)

· Cable de pieza de trabajo

· Existe un kit de consumibles para cada inversor de plasma (ver el capítulo correspondiente en las instrucciones).

manual de la antorcha de plasma)

Todos los módulos del CutFire 100i están colocados en una carcasa portátil.Los elementos de manejo y visualización son

colocado en la pared lateral delantera y trasera.La rejilla de entrada de aire también está dispuesta en la pared frontal.

En la pared posterior se encuentran la conexión para el cable de la pieza de trabajo, la entrada para el cable de red, el conector de refrigeración.

rejilla de salida de aire, la conexión de enchufe para el control remoto, la interfaz para el control CNC, el gas de plasma

conector con unidad de servicio, y también el conector central para la Antorcha Máquina de Plasma.

El suministro de gas se compone de la conexión de gas G 1/4' con reductor de presión/manómetro, el solenoide

válvula y el interruptor de presión, que apaga la máquina de corte por plasma en caso de que la presión caiga

por debajo de 0,35 MPa.

El conjunto de potencia comprende el bloque inversor y la unidad de encendido HF para iniciar el arco piloto.

Todos los componentes de potencia están protegidos contra sobrecarga térmica mediante un interruptor térmico.

Se puede realizar una instalación estacionaria mediante los tornillos distanciadores M6x30 disponibles.

Electrodo consumible F005 para corte por plasma.11.855.401.350 para antorcha Kjellberg
