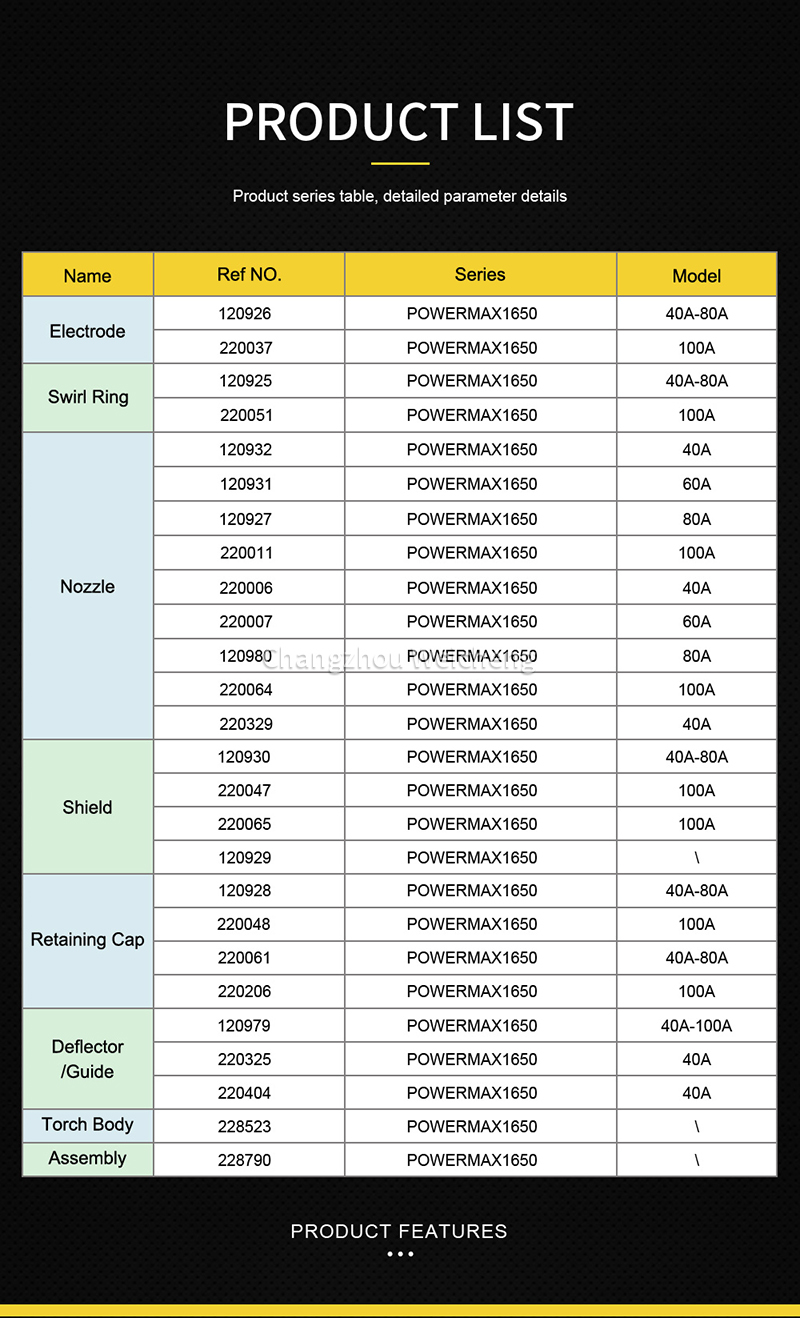

Electrodo de plasma Powermax1650 220037 120926 Boquilla 120927 120931 220011 Escudo 120929 120930 Anillo giratorio 120925

El Powermax1650 es una fuente de alimentación universal que se configura para funcionar con voltajes de CA.

de 200 a 600 3PH (230-400 3PH para el modelo CE).Utilice un interruptor de desconexión de línea para cada

fuente de alimentación para que el operador pueda apagar la fuente de alimentación rápidamente en caso de emergencia.Localizar

el interruptor de modo que sea fácilmente accesible para el operador.El nivel de interrupción del interruptor debe ser igual

igualar o exceder la clasificación continua de los fusibles.Utilice fusibles de acción lenta clasificados según las normas locales y nacionales.

códigos eléctricos.

Cuando se utiliza un motor para alimentar el Powermax1650:

• La transmisión del motor debe estar dedicada a alimentar el sistema de corte por plasma.

• Operación de accionamiento del motor:

1. Configure la salida del propulsor del motor en CA trifásica.

2. Conecte el cable de alimentación Powermax1650 al tomacorriente.

3. Ajuste la transmisión del motor a la potencia máxima (consulte la tabla a continuación).

• Utilice consumibles sin protección si tiene dificultades para cortar material más grueso (potencia CSA).

suministros únicamente).

fuentes de alimentación CSA

Trifásico, 50/60 Hz, 200 – 600 VCA (se recomiendan 480 VCA para un mejor rendimiento)

fuentes de alimentación CE

Trifásico, 50/60 Hz, 230 – 400 VCA (se recomiendan 400 VCA para un mejor rendimiento)

Para garantizar la seguridad personal y el funcionamiento adecuado, y para reducir la interferencia electromagnética (EMI),

El Powermax1650 debe estar correctamente conectado a tierra a través del cable de alimentación de acuerdo con las normas locales y

códigos eléctricos nacionales.El servicio trifásico debe ser del tipo 4 cables con luz verde o

cable verde/amarillo para protección a tierra y debe cumplir con las normas eléctricas locales y nacionales.

requisitos.Consulte la Sección 1, Seguridad de la conexión a tierra.

Las fuentes de alimentación Powermax1650 se envían con un cable de alimentación UL/CSA de 4 hilos de 6 AWG en

Unidades CSA.Las unidades CE incluyen un cable de alimentación HAR de 4 hilos y 10 mm2.Para operar el

Powermax1650, utilice un enchufe que cumpla con los códigos eléctricos nacionales o locales.El enchufe debe ser

conectado al cable de alimentación por un electricista autorizado.

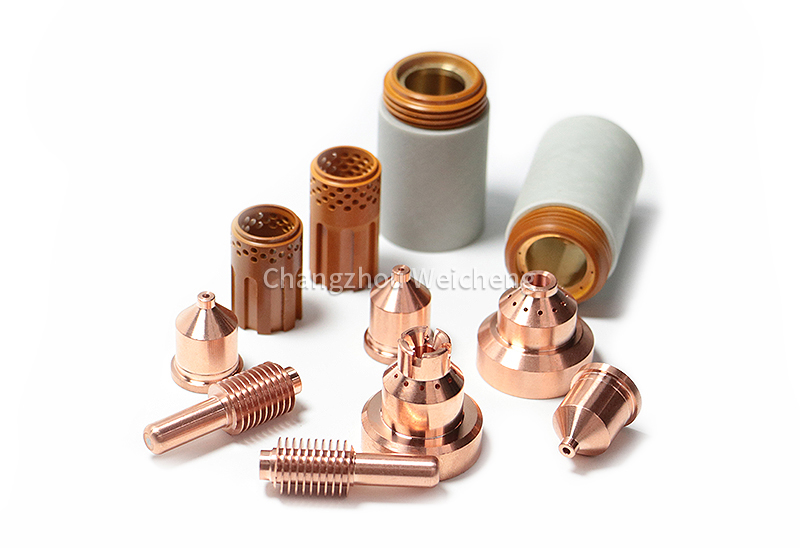

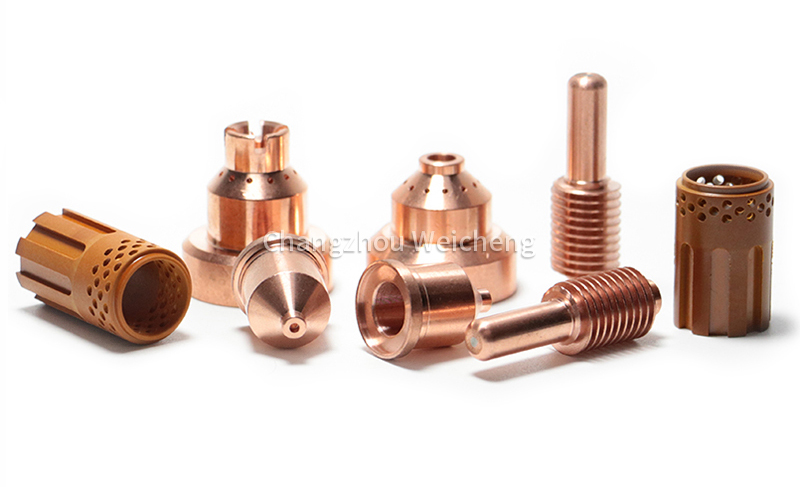

Tapa de retención 220048 Boquilla 220011 Electrodo 220037 Anillo giratorio 220051

Powermax1650  Plasma  Electrodo 220037 120926 Boquilla 120927 120931 220011 Escudo 120929 120930 Anillo giratorio 120925
