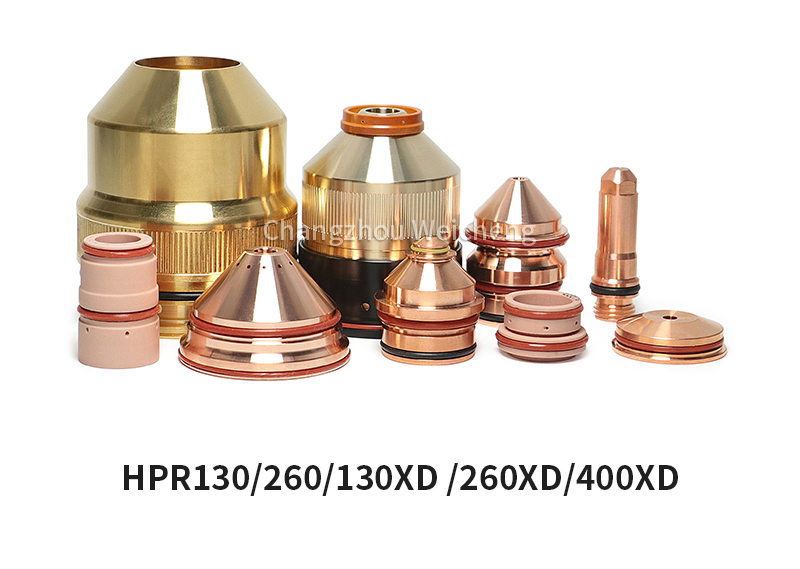

HPR130 240 400 Antorcha Electrodo de plasma 220181 220187 Boquilla 220182 220188 Escudo 220183 220189

Descripción del sistema

General Los sistemas de plasma HyPerformance están diseñados para cortar una amplia gama de espesores de acero dulce, acero inoxidable y aluminio.

Fuente de alimentación

La fuente de alimentación es una fuente de corriente constante de 260 amperios y 150 VCC.Contiene los circuitos para encender una antorcha, un intercambiador de calor y una bomba para enfriar la antorcha.La fuente de alimentación tiene una interfaz serie para proporcionar comunicación con un controlador CNC.

Consola de encendido

La consola de encendido utiliza un conjunto de vía de chispas.La consola de encendido convierte el voltaje de control de 120 VCA de la fuente de alimentación en pulsos de alta frecuencia y alto voltaje (9-10 kV) para atravesar la separación entre el electrodo y la boquilla del soplete.La señal de alto voltaje y alta frecuencia está acoplada al cable del cátodo y al cable del arco piloto.

Consola de selección

La consola de selección gestiona la selección y mezcla de los gases de plasma.Contiene válvulas motorizadas, válvulas solenoides y transductores de presión.También contiene un tablero de control de PC, un tablero de relés de CA y un tablero de distribución de energía.La consola de selección tiene una lámpara LED que se ilumina cuando se suministra energía al sistema.

Consola de medición

La consola de medición puede ubicarse hasta a 1,8 m (6 pies) de distancia del soplete y controla el caudal de los gases al soplete en tiempo real.También controla la porción de gas del proceso LongLife®.La consola de medición contiene válvulas de control proporcionales, un tablero de control de PC y un tablero de distribución de energía.

Antorcha

La capacidad de corte prácticamente libre de escoria de la antorcha es de 32 mm (1,25 pulgadas) para corte HyDefinition.La capacidad de perforación de producción es de 32 mm (1,25 pulg.) para acero dulce y acero inoxidable y de 25 mm (1 pulg.) para aluminio.La capacidad máxima de corte (inicio del borde) es de 64 mm (2,5 pulgadas) para acero dulce y acero inoxidable y de 50 mm (2 pulgadas) para aluminio.

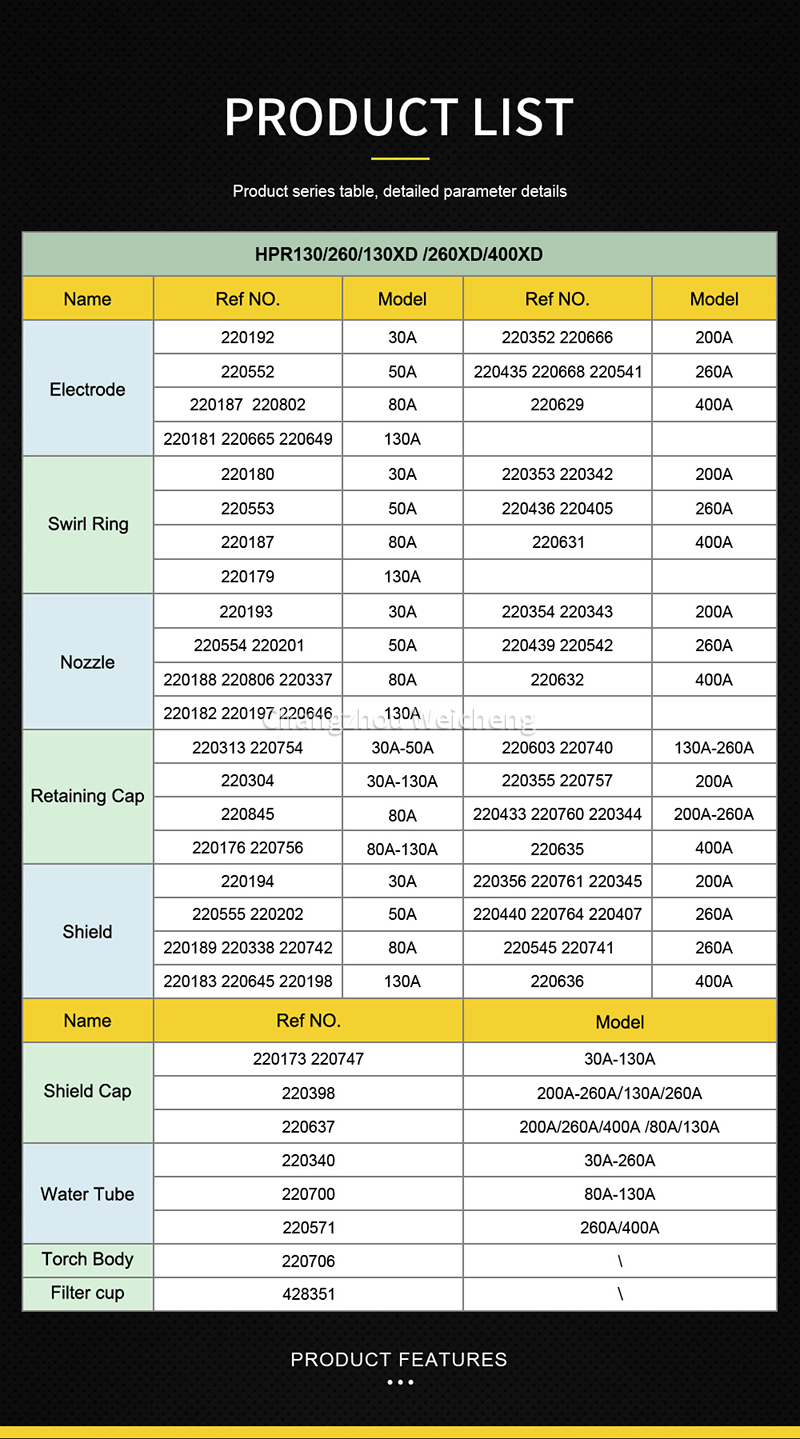

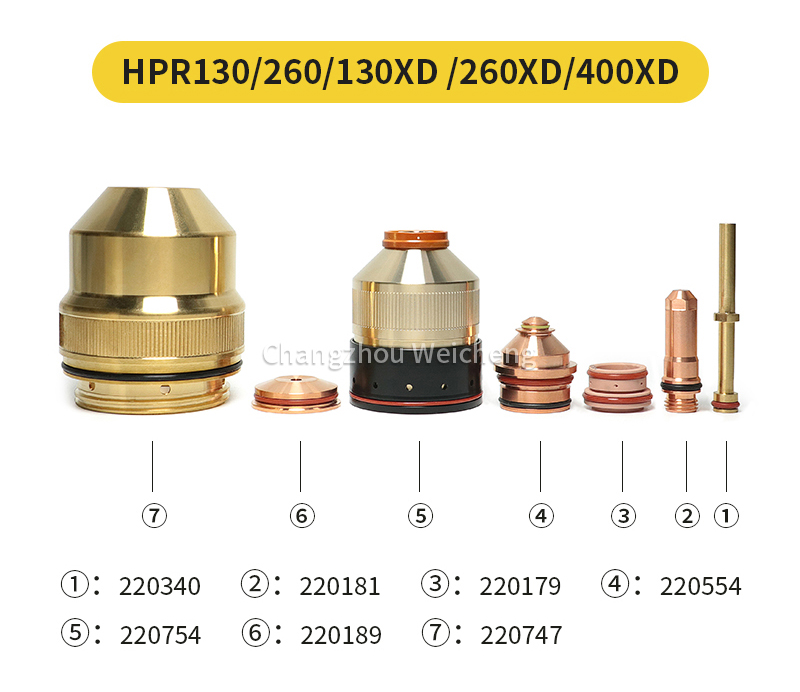

Tubo de agua 220340

Tubo de agua 220571

Electrodo 220192

Electrodo 220552

Electrodo 220187

Electrodo 220181

Electrodo 220352

Electrodo 220235

Electrodo 220435

Electrodo 220629

Anillo Remolino 220180

Anillo Remolino 220553

Anillo Remolino 220179

Anillo Remolino 220353

Anillo Remolino 220436

Anillo Remolino 220631

Boquilla 220193

Boquilla 220554

Boquilla 220188

Boquilla 220182

Boquilla 220354

Boquilla 220439

Boquilla 220632

Tapa de retención 220754

Tapa de retención 220756

Tapa de retención 220757

Tapa de retención 220760

Tapa de retención 220635

Escudo 220194

Escudo 220555

Escudo 220189

Escudo 220183

Escudo 220761

Escudo 220764

Escudo 220636

Tapa de retención 220747

Tapa de retención 220637

Cuerpo de antorcha 420087

Cuerpo de antorcha 220961

HPR130 240 400 Antorcha Electrodo de plasma 220181 220187 Boquilla 220182 220188 Escudo 220183 220189
