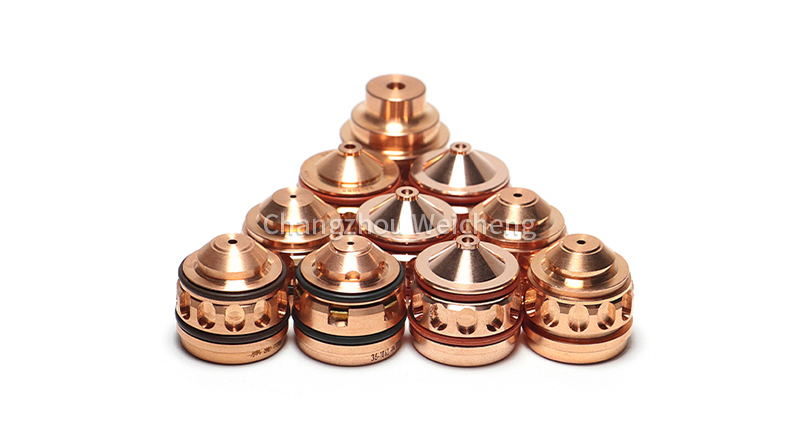

Punta de boquilla de plasma de dinámica térmica 36-1002 36-1050 36-1053 36-1055 36-1057 36-1056 36-1058 36-1062 36-1064

Notas de consumibles

Monte siempre correctamente los consumibles.Un montaje inadecuado puede dañar las piezas o el cabezal del soplete.Asegurarse de que

las piezas estén asentadas correctamente.

Siempre verifique que el distribuidor de gas de protección no esté carbonizado al cambiar piezas.No utilice el distribuidor si está carbonizado.Reemplazar

El distribuidor de gas de protección periódicamente para garantizar un rendimiento adecuado.

Notas operativas

Purgue siempre la antorcha después de cambiar los consumibles o si se ha cortado el suministro eléctrico.La fuente de alimentación está incorporada.

Es posible que la función de purga no sea suficiente para purgar adecuadamente la antorcha.Haga fluir gas manualmente con el 'Test Cut Flow' y el 'Test Pre

Flow' funciona para ayudar a eliminar cualquier resto de refrigerante de las líneas.

Un ligero aumento de la presión de preflujo puede aumentar la capacidad de perforación en materiales más gruesos.Sin embargo, aumentar el preflujo

Una presión excesiva puede afectar la confiabilidad del arranque del plasma (fallas de encendido).

La disminución de la presión de preflujo puede mejorar el pilotaje.La presión de preflujo se puede reducir sin afectar el rendimiento del corte, ya que

siempre y cuando el arco piloto todavía se transfiera bien a la placa.Disminuir demasiado la presión de preflujo afectará la capacidad de transferir

el arco a la placa y puede causar daños a la punta.

Notas sobre las medidas del gráfico

Las mediciones de presión en las tablas están en psi(g), no en psi(a).0 psi(g) = 14,7 psi(a) (1 atmósfera).

Los ajustes de la bola están en el centro de la bola indicadora.

Detección óhmica

No se recomienda la detección óhmica con protección contra agua.El agua en la placa interfiere eléctricamente con el circuito de detección óhmica.

Dirección de corte

La corriente de gas plasma se arremolina cuando sale del soplete para mantener una columna de arco estable.Este efecto de remolino da como resultado un lado de un corte.

siendo más cuadrado que el otro.

Corte submarino

No se recomienda cortar sobre un nivel freático, ya sea bajo el agua o con el agua tocando la placa o con un sistema de silenciador de agua.

recomendado.Si se utiliza un nivel freático, el nivel del agua debe estar a un mínimo de 4 pulgadas/100 mm desde la parte inferior de la placa.

No seguir esta recomendación podría provocar una mala calidad del corte y una corta vida útil de los consumibles.

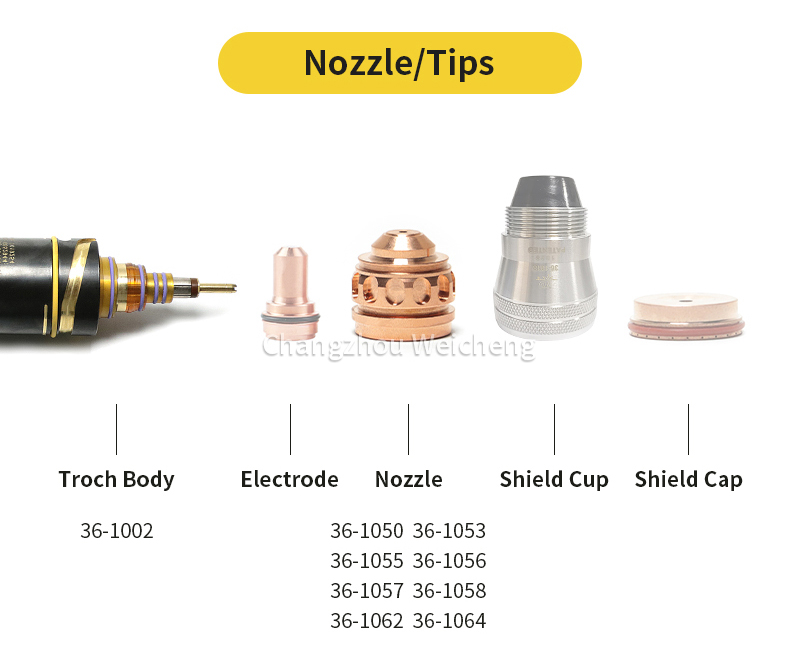

Tapa protectora 36-1025        Consejo  36-1051       Electrodo 36-1069      Distribuidor de gas plasma  36-1041

Cartucho  36-1020       Copa Escudo  36-1016    Distribuidor de gas de protección   36-1272

Punta de boquilla de plasma de dinámica térmica 36-1002 36-1050 36-1053 36-1055 36-1057 36-1056 36-1058 36-1062 36-1064
