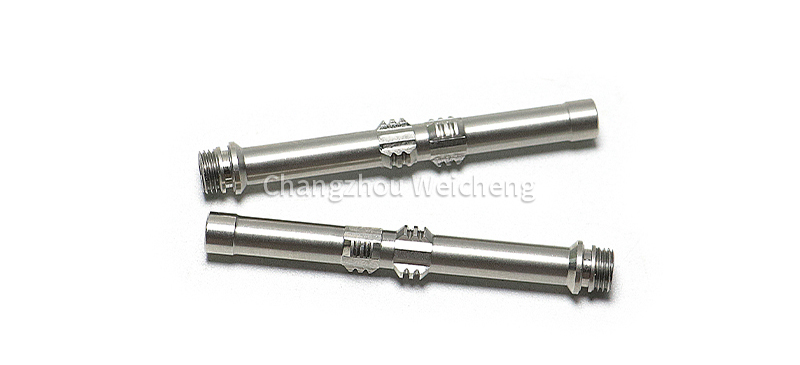

Tubo de agua consumible F921 para corte por plasma .11.855.401.142 para antorcha Kjellberg

1.Desatornille el cabezal de cambio del eje de la antorcha para cambiar los consumibles.

2.Coloque el cabezal de cambio en la estación de estacionamiento (1).¡Presta atención a la posición correcta!

El pasador radial (2) del cabezal de cambio debe encajar en el estribo de sujeción (3).

3.Conecte en el terminal de la válvula esférica (4) una manguera para aire comprimido.

4.Conecte una manguera al tubo de drenaje (5) para descargar la mezcla de refrigerante y aire y llévela a un lugar de recolección.

5.Abra completamente la válvula esférica (4) para purgar el refrigerante con ayuda de aire comprimido.

6.Cerrar de nuevo la llave esférica (4).

7.Realice el cambio de consumibles con las herramientas estándar suministradas (6) de acuerdo con las instrucciones.

manual (ver capítulo 'Consumibles y su cambio').

8.Después de completar el cambio de consumibles, retire el cabezal reemplazable presionando hacia abajo el elemento de retención.

soporte (3) de la estación de estacionamiento y extraiga el cabezal de cambio hacia arriba.

9.Conecte el cabezal de cambio al eje de la antorcha.

1. Enrosque el cabezal de cambio en el eje de la antorcha y ajuste cada uno de los tres tornillos de bloqueo en la ranura larga del manguito de bloqueo.

2. Gire hacia la derecha el manguito de sellado, hasta que se detenga en la posición de bloqueo, empujando con soporte el cabezal del soplete contra el eje del soplete al mismo tiempo.

Tubo de agua consumible para corte por plasma F921  .11.855.401.142  Para  Antorcha Kjellberg
